Stambeni kompleks u Beču
Beč, Austrija
U Beču se gradi novi stambeni kompleks s dvije zgrade i 80 luksuznih stanova.
Tehnička infrastruktura mora biti projektovana na način da dugoročno osigura siguran, učinkovit i pouzdan rad elektroinstalacijskih sistema. Brojni električni vodovi, komunikacijski priključci, sigurnosni sistemi i ostala instalacijska oprema zahtijevaju promišljeno planiran, transparentan i pouzdan kablovski sistem.
Već u fazi planiranja, izvođač radova Bobar KG planirao je korištenje kablovskih polica Hermi Fast Klick® i pripadajućih Hermi nosećih i spojnih elemenata. Prilikom odabira rješenja ključni faktori bili su brza ugradnja, visokokvalitetni i izdržljivi materijali, odgovarajuća nosivost te prodajna i projektna podrška u svim fazama izvedbe. Za nastavak projekta planirana je i ugradnja Hermi zaštite od udara groma.

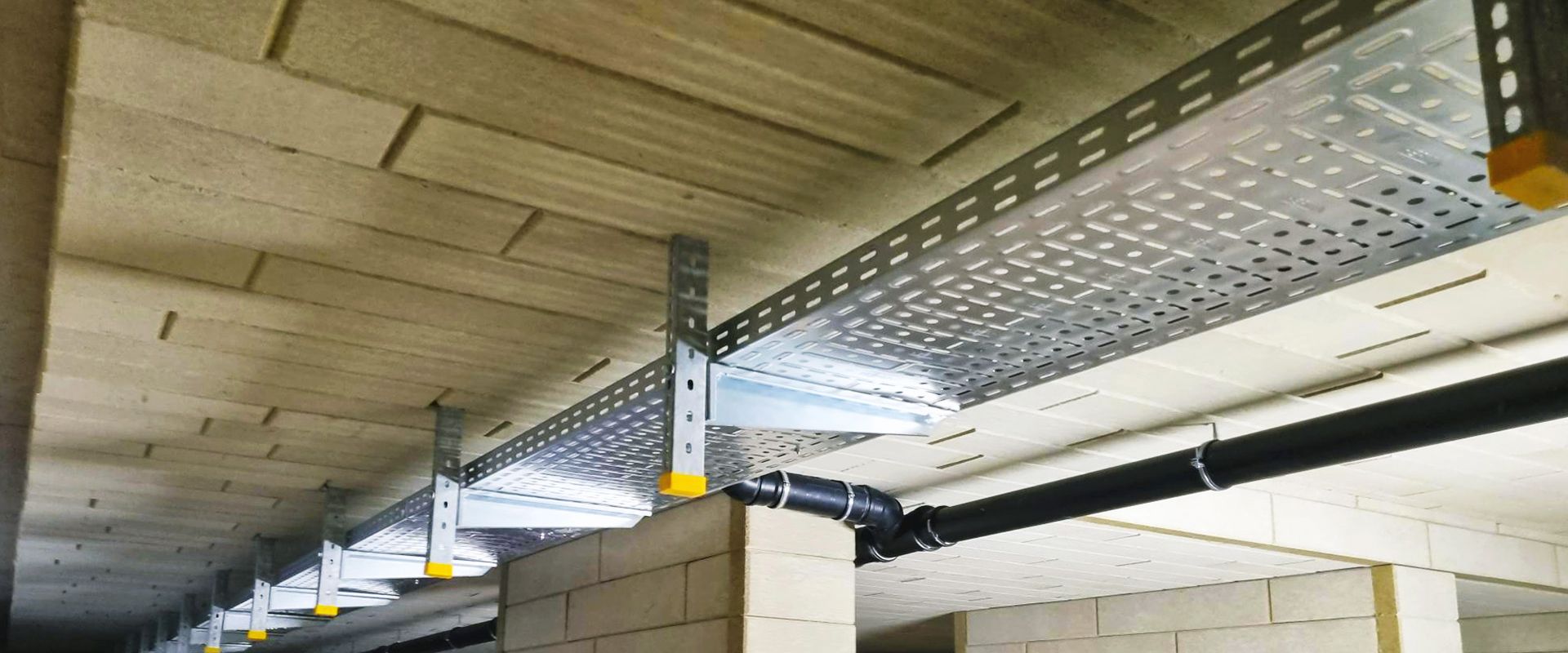

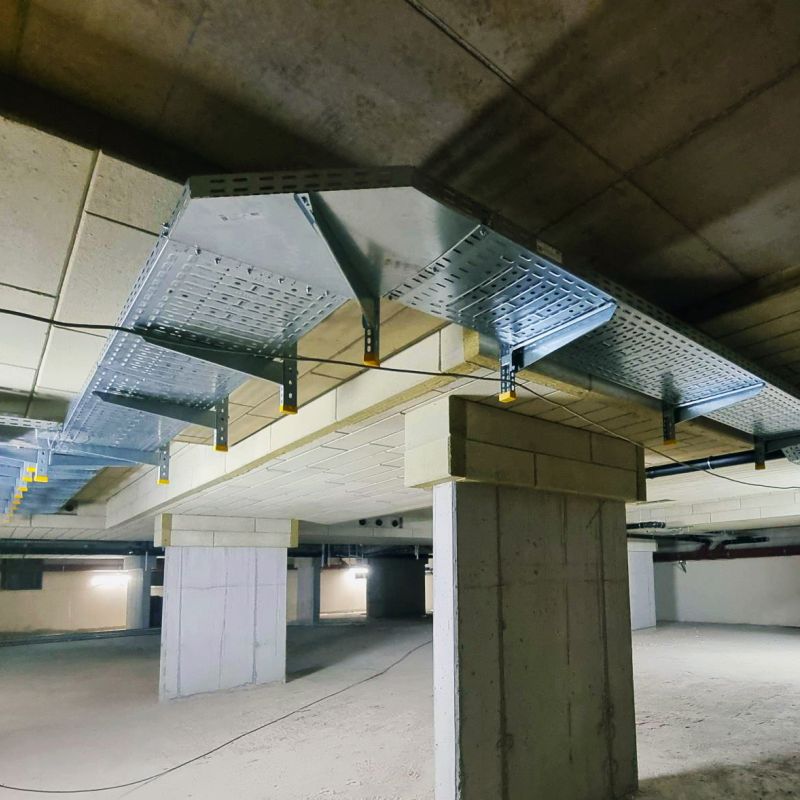

Više od 300 metara kablovskih polica Fast Klick® širine 500 mm korišteno je za kabelsku trasu u stambenim blokovima.
Izazov: tehnički zahtjevan kablovski razvod
Kablovski razvod ključan je za siguran i učinkovit rad tehničke infrastrukture. Kablovske trase moraju omogućiti jednostavan i siguran raspored električnih i drugih vodiča, pristup tokom gradnje i održavanja te odgovarajuću nosivost u odnosu na predviđena opterećenja.
Instalateri su postavili više od 300 metara kablovskih polica Hermi Fast Klick® širine 500 mm (88750035), koje omogućuju polaganje velikog broja električnih i drugih kablova. Osim toga, koristili su i kablovske police Hermi Fast Klick® širine 200 mm (88750032).
Hermi Fast Klick® kablovske police karakterizira jednostavna i brza montaža. Međusobno se spajaju klik sistemom, bez dodatnih spojnih elemenata i vijčanog materijala. Spajanje se vrši u tri koraka, što ubrzava rad na gradilištu, a istovremeno osigurava mehanički stabilnu vezu između pojedinačnih elemenata.
Ugradnja kablovskihh polica ispod stropa i na zidove

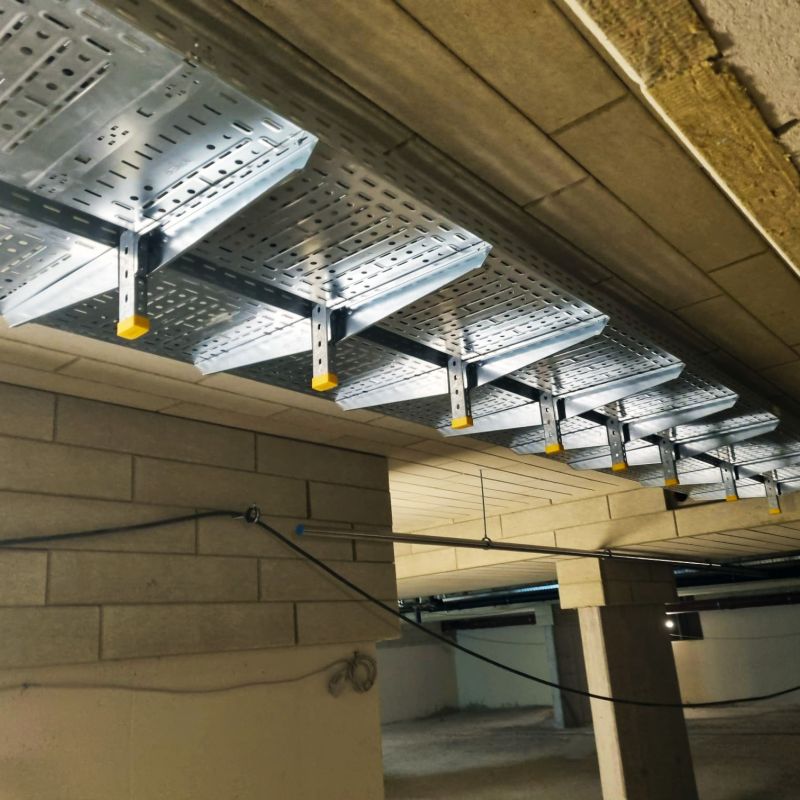

Za ugradnju kablovskih polica Fast Klick® korišteno je ukupno više od 500 visećih nosača NKP-DH 57 i zidnih nosača NKP-SNT 510.

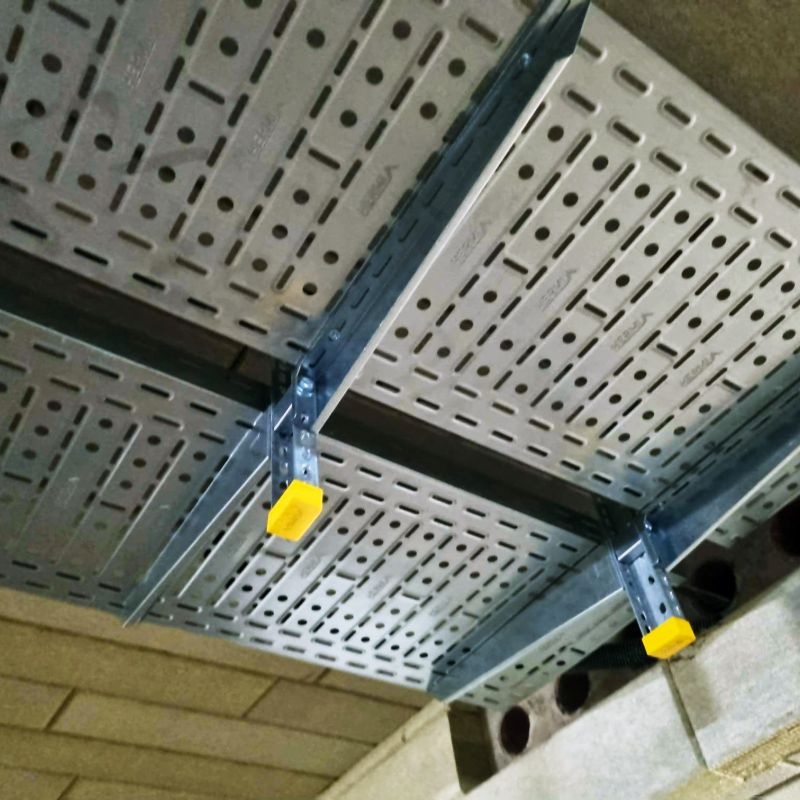

ZP zaštitne kape zatvaraju ili prekrivaju otvorene krajeve nosača.
Za pričvršćivanje kablovskih polica na strop i zidove korišteni su razni Hermi nosači i pričvrsni elementi. Ključni element je vareni viseći nosač NKP-DH 57 (88718984), namijenjen za montažu kablovskih polica na strop. Na njeg su pričvršćeni zidni nosači NKP-SNT 510 (88704145), prilagođeni širini kablovskih polica. Ukupno je korišteno više od 500 nosača. Također su korišteni spojni elementi NKP-VE 01 DH57 (88707331), koji su namijenjeni povećanju nosivosti visećih nosača NKP-DH i zidnih nosača NKP-SNT.
Krajevi visećih nosača zatvoreni su zaštitnim kapama ZP-DH57 (88706507). One pokrivaju krajeve nosača ili profila kablovskih polica, smanjuju rizik od ozljeda ljudi ili kablova na izloženim rubovima te daju instalaciji uredan i profesionalan izgled. Zaštitni elementi izrađeni su od plastike i prilagođeni su pojedinačnim proizvodima iz programa kablovskih polica.
Koljena, odcjepi i pregrade za uredan kablovski sistem
Kablovske trase u novoj zgradi morale su se prilagoditi trasi instalacije te linijama stropova i zidova u zgradi. Izvođači su koristili elemente za promjenu smjera, koljena te vertikalne i horizontalne odcjepe.
Za izradu koljena od 90° ili bočnih odcjepa koristili su dijelove koljena PKP-KK 60 (88701460), prikladne za sve širine kablovskih polica. Za police širine 500 mm koristili suodcjepne elemente PKP OE 60/500 (88701182) za vertikalne i horizontalne odcjepe, koljena PKP-KO 60/500 za 45° (88701165), koljena PKP-KO 60/500 za 90° (88701135) i bočne odcjepe PKP-SO 60/500 (88701145).
Za odvajanje električnih kablova i ostalih vodiča, u kabelske police ugrađene su pregrade KP-PR 60 (88700109). One omogućuju pregledniji raspored vodiča i smanjuju mogućnost elektromagnetskih smetnji. Takvo rješenje je posebno važno tamo gdje se u istoj kablovskoj trasi nalaze različite vrste energetskih, komunikacijskih i upravljačkih vodova.
Ugradnjom Hermi Fast Klick® kablovskih polica i pripadajućih pričvrsnih elemenata osigurali su transparentan i stabilan kablovski sistem koji je također dostupan za daljnje održavanje.

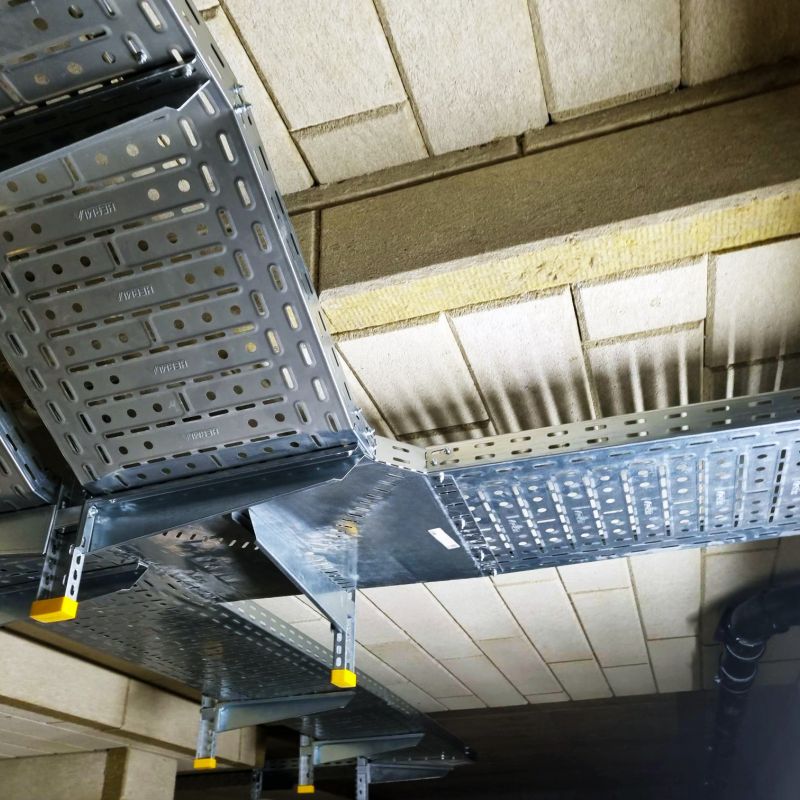

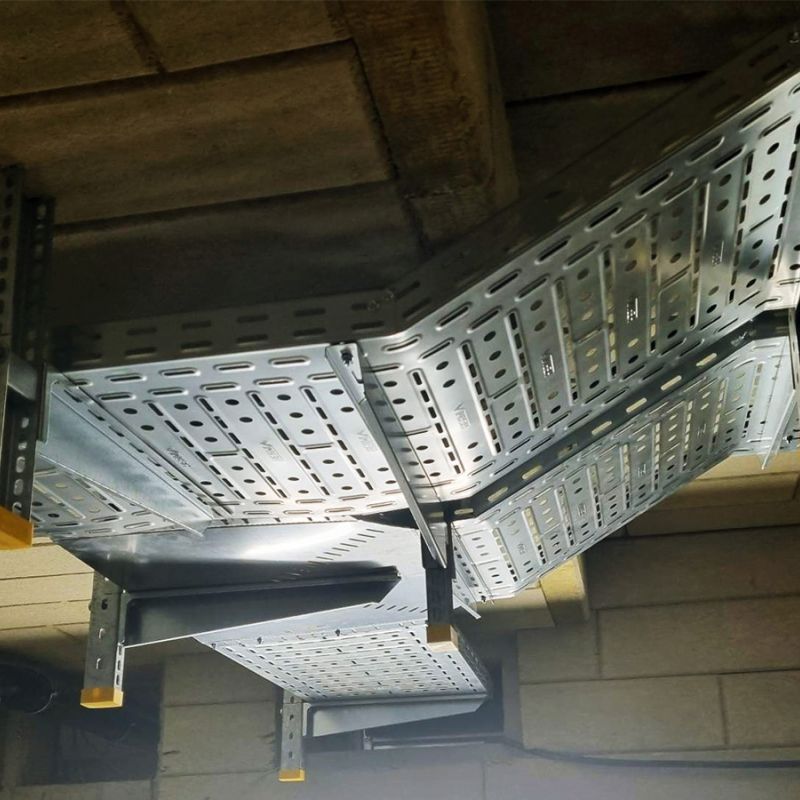

Koljena, odcjepi, razvodi i drugi spojni elementi omogućuju prilagodbu linijama stropa i zidova.
