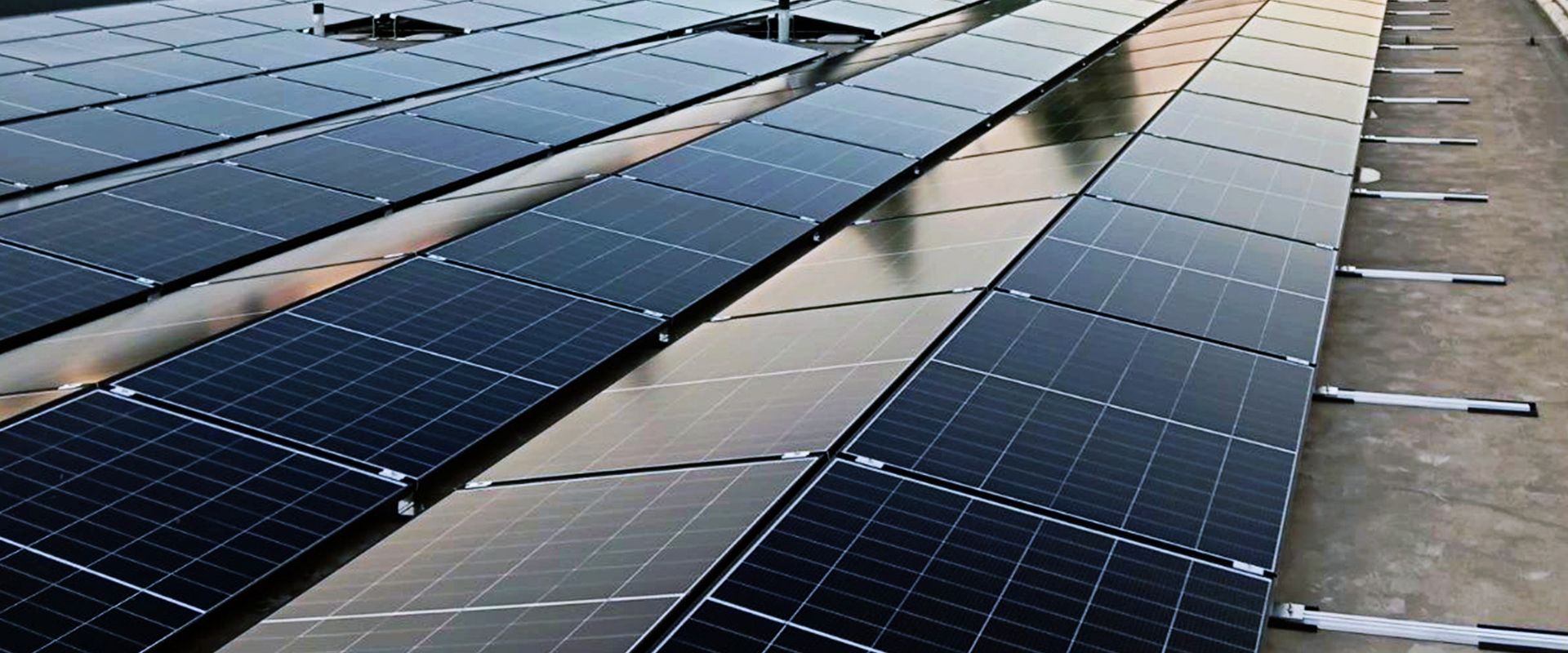

Hermi Multi Flat za solarnu elektranu snage gotovo 1 MW u Bihaću
Bihać, Bosna i Hercegovina
Na krovu trgovačkog centra Bišće Park u Bihaću, jednog od najvećih trgovačkih centara u sjeverozapadnoj Bosni i Hercegovini, instalirana je solarna elektrana snage gotovo 1 megavata.
Kao konstrukcijsko rješenje odabran je modularni sistem Hermi Multi Flat, koji omogućuje brzu izgradnju, pouzdano pričvršćivanje fotonaponskih modula i odgovarajuće težinsko opterećenje. Sistem pruža stabilnu podlogu za dugoročan i neprekidan rad fotonaponskog sistema.
Solarna elektrana važan je korak prema učinkovitijem korištenju energije u trgovačkom parku, koji će dio svojih energetskih potreba pokriti vlastitom, zelenom električnom energijom. Investitor projekta je ANH Capital Investment d.o.o. iz Bihaća, a izvođač radova firma Tirol d.o.o..

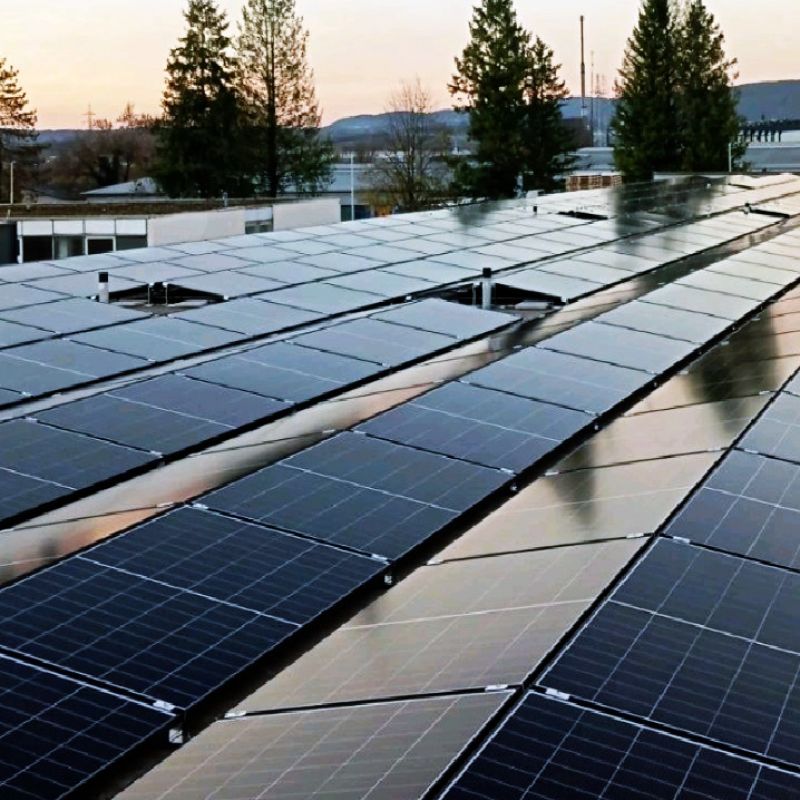

Hermi Multi Flat konstrukcijsko rješenje osigurava čvrste temelje za elektranu od 1 megavata na krovu trgovačkog centra Bišće Park.
Konstrukcijski sistem je temelj solarne elektrane
U solarnim elektranama pažnja se često usmjerava na odabir fotonaponskih modula i njihovu snagu, a manje na konstrukcijski sistem koji podupire cijelu elektranu. To mora osigurati mehaničku stabilnost, odgovarajuću raspodjelu opterećenja po površini krova i otpornost na vjetar, snijeg i druge vremenske uvjete, a istovremeno ne smije nepotrebno ometati krovni pokrov. U solarnoj elektrani snage gotovo 1 megavata, gdje se broj ugrađenih elemenata mjeri u hiljadama komada, konstrukcijsko rješenje mora biti transparentno, ponovljivo i pouzdano na dugi rok.
Konstrukcijski sistem Multi Flat
Okvir konstrukcijskog sistema Multi Flat u trgovačkom centru sastoji se od 2300 prednjih nosača SOL-N41 i 2300 stražnjih nosača SOL-N42.
Za ugradnju fotonaponskih modula korišten je Hermi Multi Flat konstrukcijski sistem namijenjen za ugradnju solarnih elektrana na ravne krovove. Osnova konstrukcije su građevinski profili SOL-P40 (88000800). Na krov je ugrađeno gotovo 3500 metara građevinskih profila, a za njihovo produženje korišteno je 550 uzdužnih spojnih elemenata SOL-S40 (88000804).
Ugrađeno je više od 2300 prednjih nosača SOL-N41 (88000821) koji se vijcima pričvršćuju u profil SOL-P40, a moduli se pričvršćuju direktno na nosač spojnicama. Isti broj stražnjih nosača SOL-N42 (88000822) korišten je za module s nagibom od 10°. Odabrani nosači pogodni su za južnu ili istočno-zapadnu orijentaciju fotonaponskih modula.
Pričvršćenje fotonaponskih modula

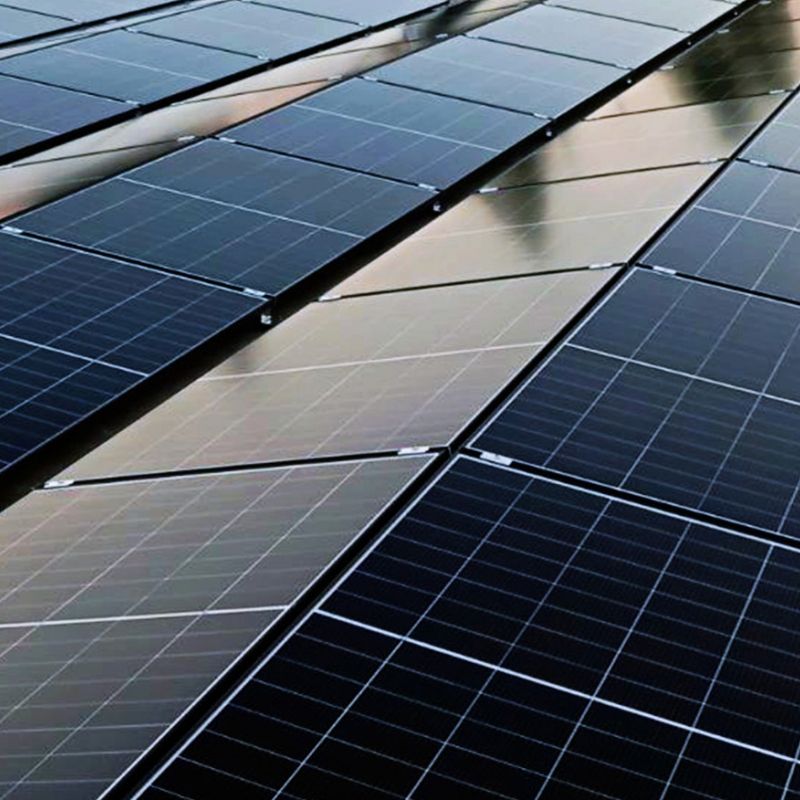

Za pričvršćivanje modula korišteno je ukupno gotovo 5000 krajnjih i srednjih spojnica.
Opterećenje bez nepotrebnih intervencija na krovnom pokrovu

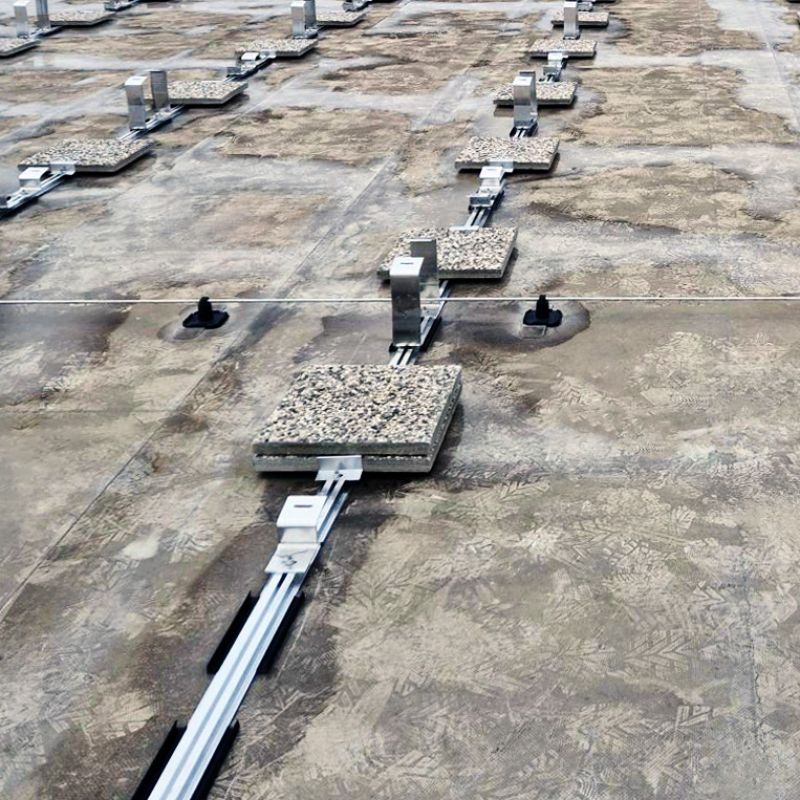

Za stabilnu ugradnju konstrukcije korištene su zaštitne podloge SOL-PRL210 (88000861) namijenjene za profil SOL-P40 i betonsko postolje SOL-PB. Ukupno je ugrađeno više od 2400 betonskih postolja sa zaštitnim podlogama, a za pričvršćivanje balasta korišteni su elementi SOL-P40 BRF2 (88000902).
Takav dizajn omogućuje odgovarajuću raspodjelu opterećenja po površini krova i stabilnu ugradnju konstrukcije bez nepotrebnih intervencija u krovnom pokrovu.
Ukupno je za pričvršćivanje modula korišteno gotovo 5000 krajnjih i srednjih spojnica.
Za veće elektrane, precizna montaža i ponovljivost modularnog sistema važni su i za stabilnost cijele konstrukcije i za brzu i učinkovitu implementaciju.
Pregledan razvod kablova

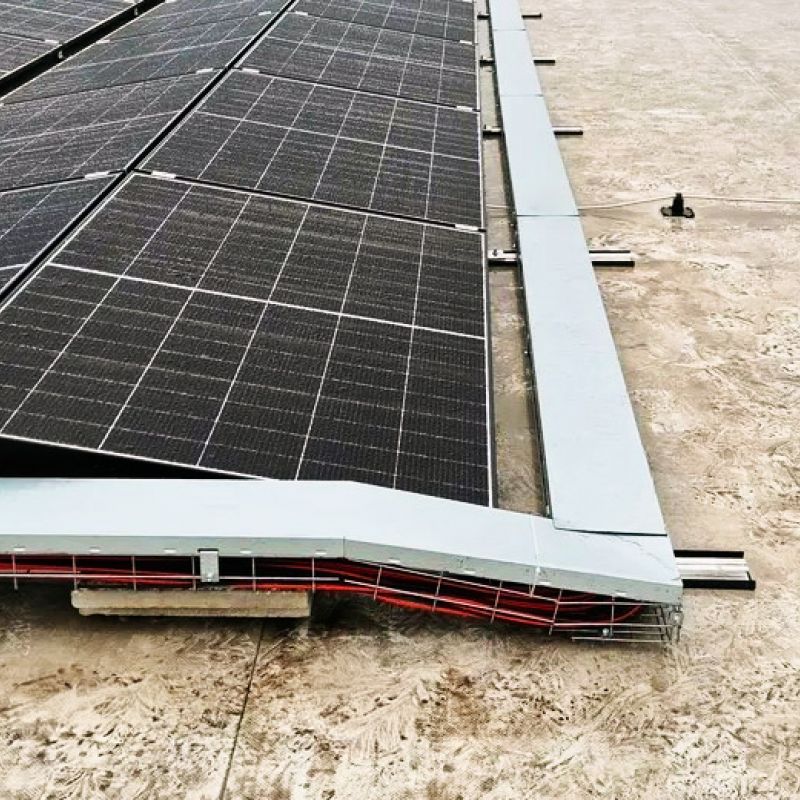

Za uredni razvod kablova korištene su Hermi KPM mrežaste kablovske police s poklopcima.
Osim konstrukcije, u fotonaponskoj elektrani važan je i jasan razvod kablova. Za polaganje kablova korištene su KPM mrežaste kablovske police visine 100 mm i širine 200 i 300 mm (88201162, 88201163). Na police su ugrađeni KP poklopci odgovarajućih širina (88700152, 88700153).
Poklopci su pričvršćeni spojnicama PKP-SPM1 (88201207), a za međusobno spajanje KPM mrežastih kablovskih polica korištena je spojnica SP01 (88201200).
Koristeći Hermi Multi Flat konstrukcijski sistem i pripadajuće elemente, osigurali su pouzdan temelj za solarnu elektranu snage gotovo 1 megavata na krovu trgovačkog centra Bišće Park.
