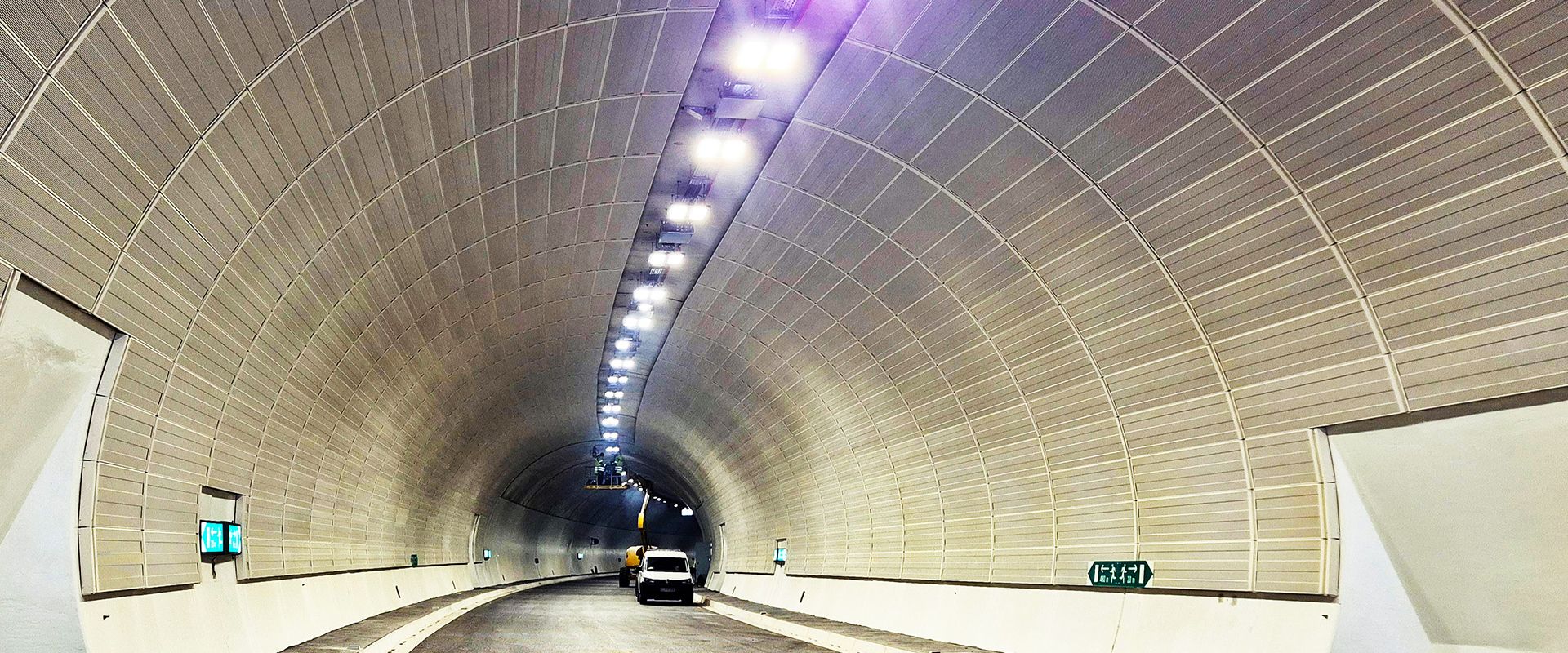

Tunel Konovo: kablovske police Hermi Fast Klick®
Velenje, Slovenija
U tunelu Konovo, središnjem objektu nove brze ceste koja spaja Velenje i Slovenj Gradec, za kablovski razvod korištene su kablovske police Hermi Fast Klick® od nehrđajućeg čelika otporne na kiseline.
Rješenje je odabrano zbog zahtjevnog okruženja tunela, gdje instalacijski sistemi moraju decenijama izdržavati vlagu, kondenzaciju, sol, ispušne plinove, postupke čišćenja tunela i hemijski kontaminiranu prljavštinu.
Tunel dug gotovo 0,5 kilometara je jednocijevni i dvosmjerni, s dvije trake. Otvoren je u proljeće 2026. kao dio nove, otprilike 1,8 kilometara duge, spojne ceste.
Materijali kablovskog sistema u tunelu moraju dugoročno održavati svoju nosivost i pružati otpornost na koroziju.
Kablovske trase u tunelima izložene su vlazi, kondenzaciji, soli, ispušnim plinovima, procesima čišćenja i hemijski kontaminiranoj prljavštini. Korišteni materijali stoga moraju osigurati otpornost na koroziju, održavati nosivost sistema i omogućiti pouzdan rad kablovskog razvoda tokom dužeg vremenskog razdoblja.
Pouzdani kablovski razvod u tunelu ključan je za rad rasvjete, ventilacije, prometne signalizacije, protupožarne sigurnosti, senzora, komunikacijskih veza i video nadzora. Sigurnost korisnika, kontrola prometa i održavanje objekata ovise o tim sistemima, stoga razvod mora biti transparentan, stabilan i izrađen od materijala prikladnih za zahtjevno okruženje tunela.
Pouzdani kablovski razvod u tunelu ključan je za rad rasvjete, ventilacije, prometne signalizacije, protupožarne sigurnosti, senzora, komunikacijskih veza i video nadzora. Sigurnost korisnika, kontrola prometa i održavanje objekata ovise o tim sistemima, stoga razvod mora biti transparentan, stabilan i izrađen od materijala prikladnih za zahtjevno okruženje tunela.
Tunelsko okruženje zahtijeva otporne materijale
U tunelu Konovo korišteno je više od 500 metara kablovskih polica od nehrđajućeg čelika Hermi Fast Klick® otpornih na kiseline.

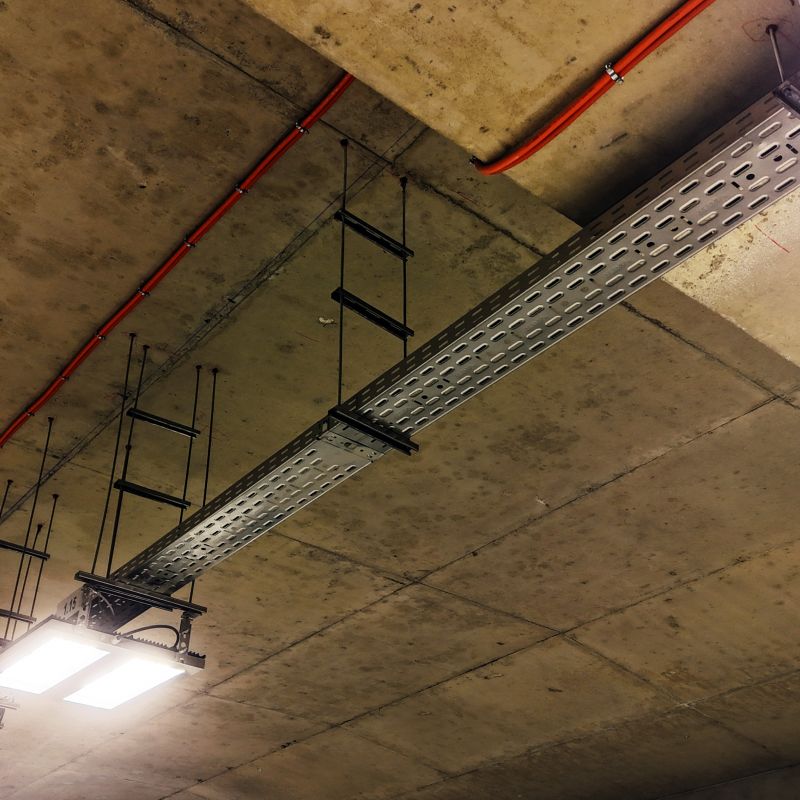

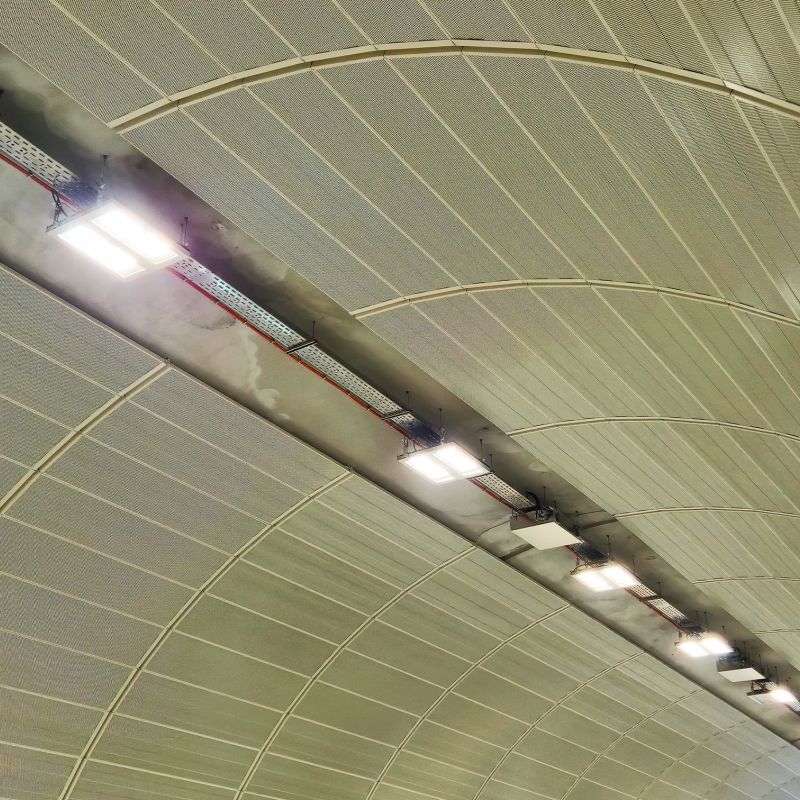

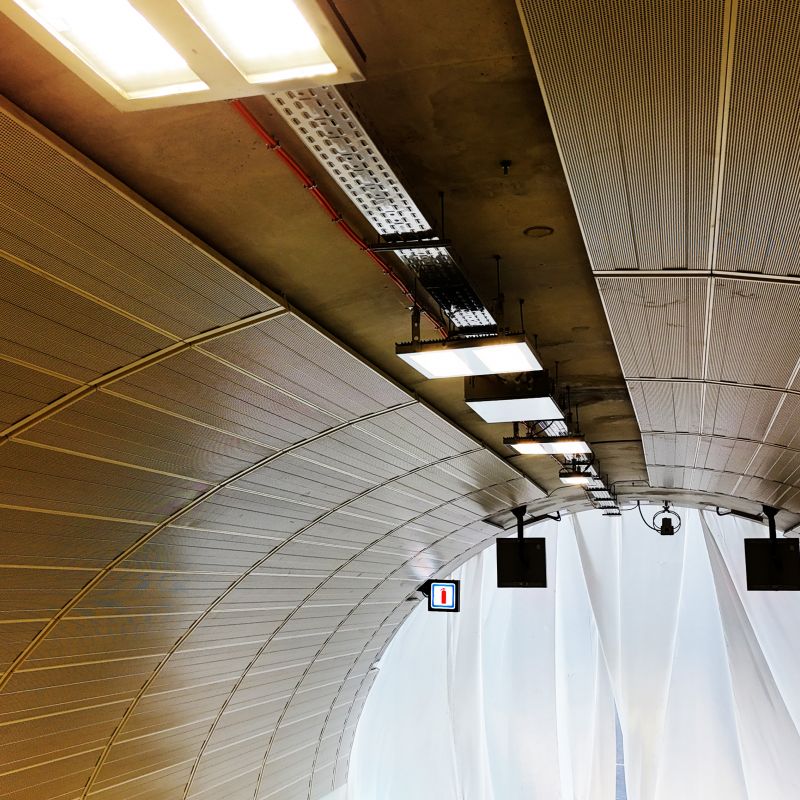

U tunelu Konovo korišteno je više od 500 metara kablovskih polica od nehrđajućeg čelika Hermi Fast Klick® otpornih na kiseline visine 60 mm i širine 200 mm (88754032). Police omogućuju brzu montažu i međusobno spajanje klik sistemom, bez posebnog alata i bez velike količine vijčanog materijala. Kablovske police korištene su za razvod kablova na stropu ili lukovima tunela te u betonskom kablovskom kanalu. Za pričvršćivanje na strop korištene su navojne šipke i konstrukcijski profili.
U kasnije zatvorenom betonskom kablovskom kanalu, kablovske police Hermi Fast Klick® pričvršćene su s više od 500 kiselinsko otpornih zidnih nosača od nehrđajućeg čelika NKP-SNT 210 (88704742), prilagođenih za ugradnju polica širine 200 mm.
Ovakav dizajn omogućuje stabilno pričvršćivanje kablovskih polica, pregledan raspored kabela i pristup za održavanje putem servisnog okna. Budući da elementi za pričvršćivanje u tunelskom okruženju moraju dugoročno održavati i mehaničku stabilnost, izbor nosača od nehrđajućeg čelika otpornog na kiseline bio je ključan.
Ovakav dizajn omogućuje stabilno pričvršćivanje kablovskih polica, pregledan raspored kabela i pristup za održavanje putem servisnog okna. Budući da elementi za pričvršćivanje u tunelskom okruženju moraju dugoročno održavati i mehaničku stabilnost, izbor nosača od nehrđajućeg čelika otpornog na kiseline bio je ključan.
Pričvršćivanje kablovskih polica u betonski kinet
Za ugradnju kablovskih polica u betonski kinet korišteni su zidni nosači NKP-SNT 210.
Za ugradnju kablovskih polica u betonski kinet korišteni su zidni nosači NKP-SNT 210.
Uzemljenje i izjednačavanje potencijala
Križna spojnica KON01 S namijenjena je za izvođenje mjerenja i drugih spojeva između ravnih vodiča širine do 30 mm u i iznad zemlje.
Križna spojnica KON01 S namijenjena je za izvođenje mjerenja i drugih spojeva između ravnih vodiča širine do 30 mm u i iznad zemlje.

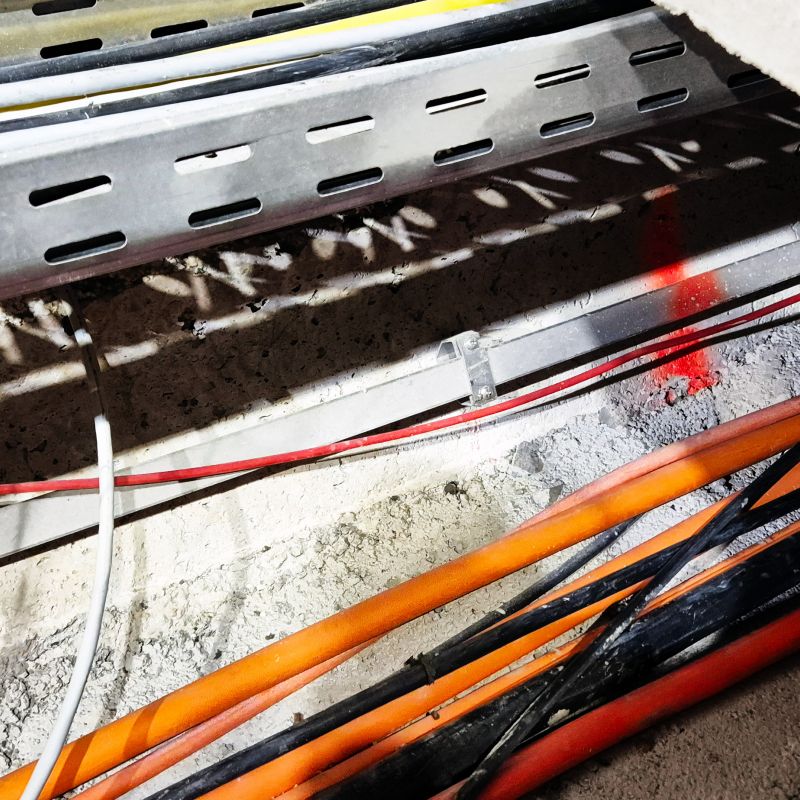

Elementi za uzemljenje i izjednačavanje potencijala također moraju osigurati dugotrajnu otpornost i pouzdan rad u tunelskom okruženju, jer doprinose zaštiti ljudi, opreme i elektroinstalacijskih sistema. U tunelu je za uzemljenje položeno gotovo 1,5 kilometara plosnatog vodiča od nehrđajućeg čelika RH1. Pričvršćeni su zidnim nosačima ZON03 izrađenim od lima od nehrđajućeg čelika, pogodnim za montažu na čvrste zidove i za vodič dimenzija 30 × 3,5 mm.

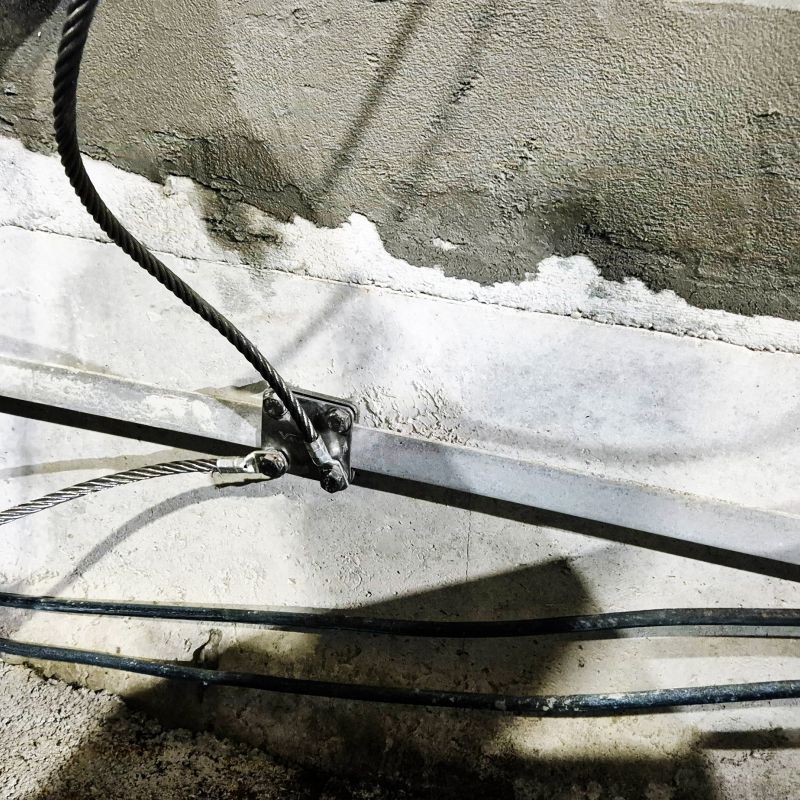

Za izradu spojeva korištena je križna spojnica KON1 S (50412), koja je namijenjena za izradu mjernih i drugih veza između plosnatih vodiča u i iznad zemlje. Također je osigurano izjednačavanje potencijala.
Hermi Fast Klick® kablovske police od nehrđajućeg čelika otporne na kiseline, odgovarajući nosači i plosnati vodič od nehrđajućeg čelika čine trajno rješenje za električne instalacije u tunelu Konovo. Sistem omogućuje transparentni kablovski razvod, stabilno pričvršćivanje, uzemljenje i dugotrajnu otpornost u zahtjevnim uvjetima tunela.
