Hermi tehnologija u službi jednog od najvećih turističkih projekata u Hrvatskoj
Poreč, Hrvatska

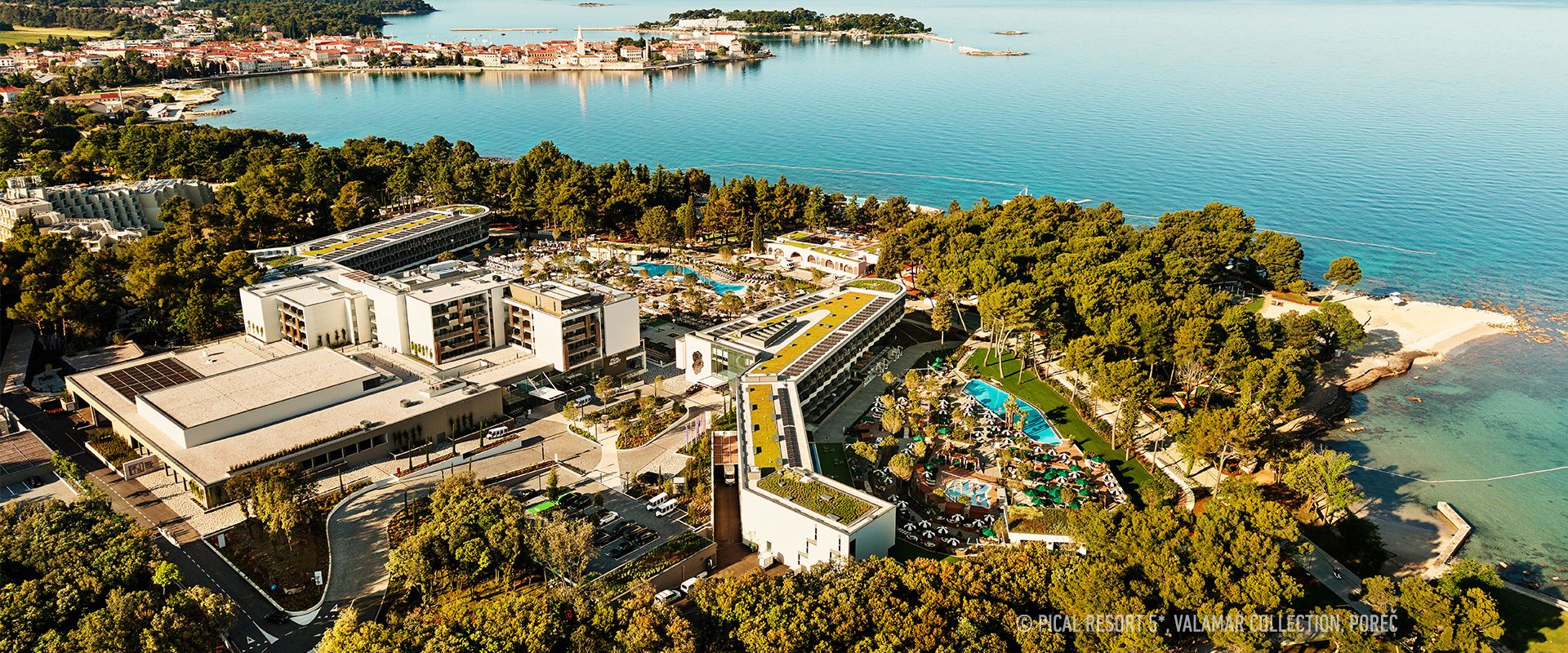

Pical Resort, Valamar Collection 5* u Poreču predstavlja jedan od najvećih turističkih projekata u Hrvatskoj posljednjih godina.
U okviru investicije vrijedne 200 miliona eura, koja postavlja nove standarde u premium turizmu, primjenjena su Hermi rešenja za gromobransku zaštitu prilagođena tehnički zahtjevnom i arhitektonski složenom kompleksu. Za izgradnju solarne elektrane na krovovima objekata odabran je konstrukcijski sistem Hermi Multi Flat.
U okviru sistema gromobranske zaštite ugrađeno je gotovo 5 kilometara Hermi gromobranskih provodnika. Zbog različitih tipova krovova, atika, limenih elemenata i drugih arhitektonskih detalja, sistem zaštite je morao biti prilagođen svakom dijelu objekta. Ugrađeni su različiti nosači provodnika, kontaktni elementi, loveće palice, zidne mjerne kutije i izolovani gromobranski provodnici.
U okviru sistema gromobranske zaštite ugrađeno je gotovo 5 kilometara Hermi gromobranskih provodnika. Zbog različitih tipova krovova, atika, limenih elemenata i drugih arhitektonskih detalja, sistem zaštite je morao biti prilagođen svakom dijelu objekta. Ugrađeni su različiti nosači provodnika, kontaktni elementi, loveće palice, zidne mjerne kutije i izolovani gromobranski provodnici.
Gromobranska zaštita arhitektonski složenog kompleksa
Nosači provodnika i loveće palice za različite vrste krovova
Na ravnim krovovima ugrađeni su različiti nosači gromobranskog provodnika SON17 (117220, 117235, 117227, 41), i to 3.000 komada. Među njima je bilo približno 2.000 nosača SON17 BB, prethodno ispunjenih betonom, namjenjenih za prihvat okruglih gromobranskih provodnika prečnika 8–10 mm. Izbor odgovarajuće izvedbe prilagođen je vrsti krovnog pokrivača: nosač SON17 C namjenjen je ravnim krovovima sa šljunkom, polimernom membranom ili bitumenskom membranom sa mineralnim posipom, dok je nosač SON17 A predviđen za krovove sa polimernim hidroizolacionim membranama.
Na ravnim krovovima ugrađeni su različiti nosači gromobranskog provodnika SON17 (117220, 117235, 117227, 41), i to 3.000 komada. Među njima je bilo približno 2.000 nosača SON17 BB, prethodno ispunjenih betonom, namjenjenih za prihvat okruglih gromobranskih provodnika prečnika 8–10 mm. Izbor odgovarajuće izvedbe prilagođen je vrsti krovnog pokrivača: nosač SON17 C namjenjen je ravnim krovovima sa šljunkom, polimernom membranom ili bitumenskom membranom sa mineralnim posipom, dok je nosač SON17 A predviđen za krovove sa polimernim hidroizolacionim membranama.
Za pričvršćivanje na atike sa limenim opšavom korišteni su nosači SON04 A (429). Na limenim, vlaknocementnim i drugim vrstama krovnih pokrivača ugrađeno je više od 200 sljemenih nosača SON16 (11621).
Na krovovima objekata postavljeno je ukupno 40 štapnih hvataljki LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korištene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Loveće palice predstavljaju dio spoljašnjeg sistema gromobranske zaštite i namjenjene su zaštiti izloženih dijelova objekata i mašinske opreme na krovovima.
Na krovovima objekata postavljeno je ukupno 40 štapnih hvataljki LOP različitih visina (300502, 300503, 300504, 300505). Za njihovu montažu korištene su betonske podloge LOP-PB1/M8 i LOP-PB2/M16, zajedno sa zaštitnim podlogama PBP350. Loveće palice predstavljaju dio spoljašnjeg sistema gromobranske zaštite i namjenjene su zaštiti izloženih dijelova objekata i mašinske opreme na krovovima.
Sistem odvodnih provodnika i povezivanje
Za pričvršćivanje gromobranskih provodnika na fasadu odabrani su različiti zidni nosači ZON03 (22322, 20322, 203251), u skladu sa njihovom namjenom. Ukupno je ugrađeno 800 zidnih nosača, koji kreiraju sistem odvodnika do uzemljenja.
Sastavni dio sistema bile su i zidne mjerne kutije, koje omogućavaju pristup mjernom spoju između odvodnog provodnika i sistema uzemljenja. Među ugrađenim rješenjima nalazi se i zidni mjerni ormarić ZON05 B (900907), projektovan tako da omogućava lijepljenje kamene obloge na poklopac, čime se postiže bolje uklapanje u arhitektonski izgled turističkog kompleksa.
Za međusobno povezivanje dijelova gromobranske instalacije i različitih metalnih elemenata objekta korišteni su KON kontaktni elementi. Ukupno je ugrađeno 1.700 kontaktnih elemenata, od čega najveći dio čine kontaktni elementi KON04 A (50522), namjenjeni povezivanju okruglih gromobranskih provodnika prečnika 8–10 mm. Pored toga, ugrađeno je i 700 cijevnih obujmica KON11 A (700290), namjenjenih uzemljenju metalnih oluka manjeg prečnika.
Za pričvršćivanje gromobranskih provodnika na fasadu odabrani su različiti zidni nosači ZON03 (22322, 20322, 203251), u skladu sa njihovom namjenom. Ukupno je ugrađeno 800 zidnih nosača, koji kreiraju sistem odvodnika do uzemljenja.
Sastavni dio sistema bile su i zidne mjerne kutije, koje omogućavaju pristup mjernom spoju između odvodnog provodnika i sistema uzemljenja. Među ugrađenim rješenjima nalazi se i zidni mjerni ormarić ZON05 B (900907), projektovan tako da omogućava lijepljenje kamene obloge na poklopac, čime se postiže bolje uklapanje u arhitektonski izgled turističkog kompleksa.
Za međusobno povezivanje dijelova gromobranske instalacije i različitih metalnih elemenata objekta korišteni su KON kontaktni elementi. Ukupno je ugrađeno 1.700 kontaktnih elemenata, od čega najveći dio čine kontaktni elementi KON04 A (50522), namjenjeni povezivanju okruglih gromobranskih provodnika prečnika 8–10 mm. Pored toga, ugrađeno je i 700 cijevnih obujmica KON11 A (700290), namjenjenih uzemljenju metalnih oluka manjeg prečnika.
Multi Flat je modularni montažni sistem za postavljanje fotonaponskih modula na ravnim krovovima u južnoj ili istok–zapad orijentaciji.
HERMI Multi Flat za solarnu elektranu na krovovima resorta

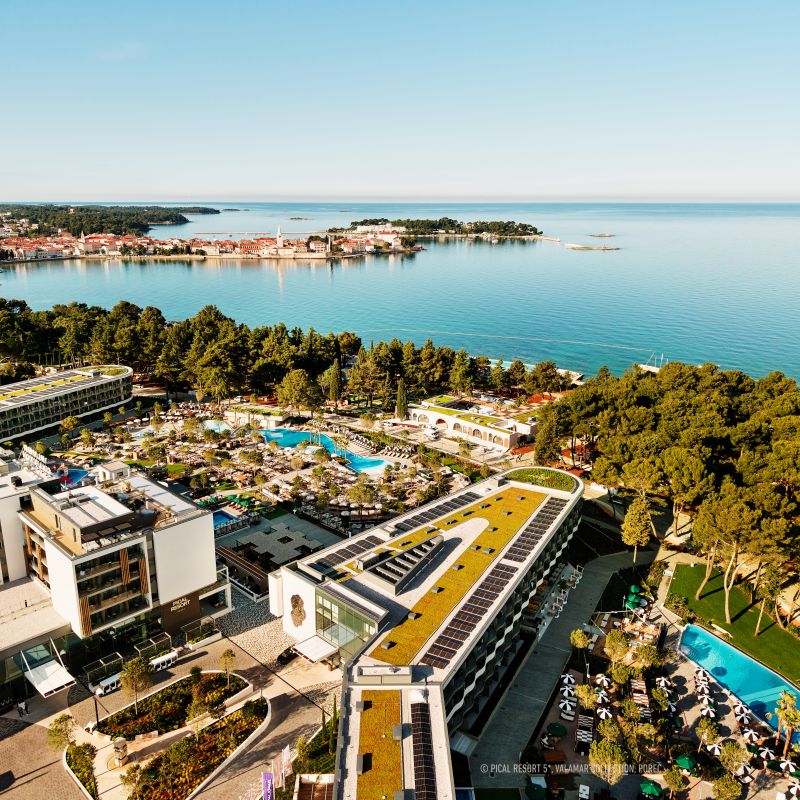

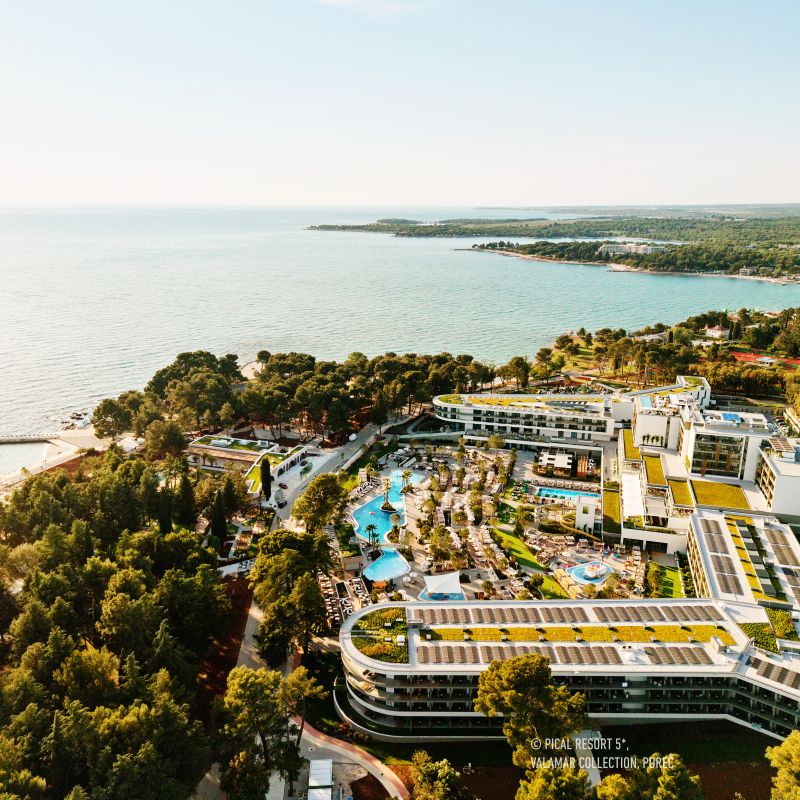

Pored sistema gromobranske zaštite, na krovovima resorta primjenjen je i montažni sistem Hermi Multi Flat za ugradnju solarne elektrane. Ugrađeno je više od 1.000 prednjih aluminijumskih nosača SOL-N41 (88000821) i isto toliko zadnjih nosača SOL-N42 (88000822), namjenjenih montaži solarnih panela u južnoj ili istok–zapad orijentaciji.
Za konstrukciju solarne elektrane korišteno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji obezbjeđuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Pored sistema gromobranske zaštite, na krovovima resorta primjenjen je i montažni sistem Hermi Multi Flat za ugradnju solarne elektrane. Ugrađeno je više od 1.000 prednjih aluminijumskih nosača SOL-N41 (88000821) i isto toliko zadnjih nosača SOL-N42 (88000822), namjenjenih montaži solarnih panela u južnoj ili istok–zapad orijentaciji.
Za konstrukciju solarne elektrane korišteno je 2 kilometra konstrukcijskih profila SOL-P40 (88000800), razvijenih za Hermi Multi Flat sistem, kao i 3 kilometra konstrukcijskih L profila SOL-P10 (88000102) koji obezbjeđuju dodatno ojačanje montažne konstrukcije. Fotonaponski moduli pričvršćeni su krajnim spojnicama SOL-S02B HEX (88000326) i srednjim klik spojnicama SOL-S01C (88000661).
Pouzdana zaštita i proizvodnja energije iz obnovljivih izvora
Kod velikih turističkih kompleksa tehnička infrastruktura često ostaje u pozadini, iako predstavlja jedan od ključnih elemenata za bezbjedan i nesmetan rad objekta. Na Pical Resortu Hermi rješenja objedinjuju efikasnu zaštitu od udara groma i podršku proizvodnji električne energije iz obnovljivih izvora na samoj lokaciji.
Sistem gromobranske zaštite štiti objekte, mašinsku opremu i korisnike od posljedica udara groma, dok konstrukcijski sistem Hermi Multi Flat obezbjeđuje pouzdanu i stabilnu osnovu za postavljanje solarne elektrane. Na taj način dio energetskih potreba turističkog kompleksa pokriva se električnom energijom proizvedenom iz sopstvenih obnovljivih izvora.
Kod velikih turističkih kompleksa tehnička infrastruktura često ostaje u pozadini, iako predstavlja jedan od ključnih elemenata za bezbjedan i nesmetan rad objekta. Na Pical Resortu Hermi rješenja objedinjuju efikasnu zaštitu od udara groma i podršku proizvodnji električne energije iz obnovljivih izvora na samoj lokaciji.
Sistem gromobranske zaštite štiti objekte, mašinsku opremu i korisnike od posljedica udara groma, dok konstrukcijski sistem Hermi Multi Flat obezbjeđuje pouzdanu i stabilnu osnovu za postavljanje solarne elektrane. Na taj način dio energetskih potreba turističkog kompleksa pokriva se električnom energijom proizvedenom iz sopstvenih obnovljivih izvora.
Slike: PICAL RESORT 5*, VALAMAR COLLECTION, POREČ
