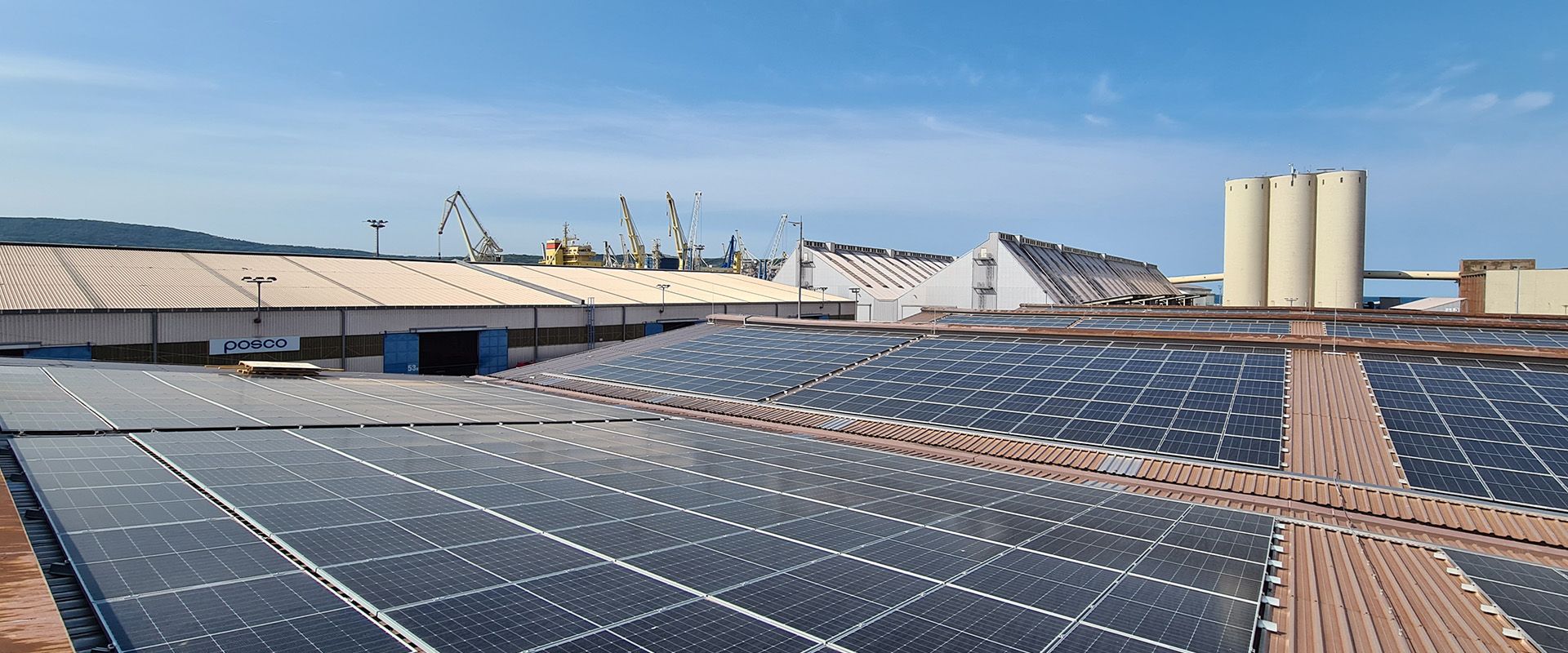

Solarna elektrana na krovu teretnih magacina u Luci Koper

Koper, Slovenija

Aprila 2024. god. je puštena u funkciju jedna od najvećih elektrana na krovovima Slovenije, 3,3-megavatna solarna elektrana u Luci Koper. Kostur solarne elektrane predstavlja aluminijska noseća konstrukcija, razvod kablova je sproveden sa nehrđajućim kablovskim regalima s poklopcima, za bezbjednost zgrade brine gromobranska zaštita. Svi elementi su od brenda Hermi.

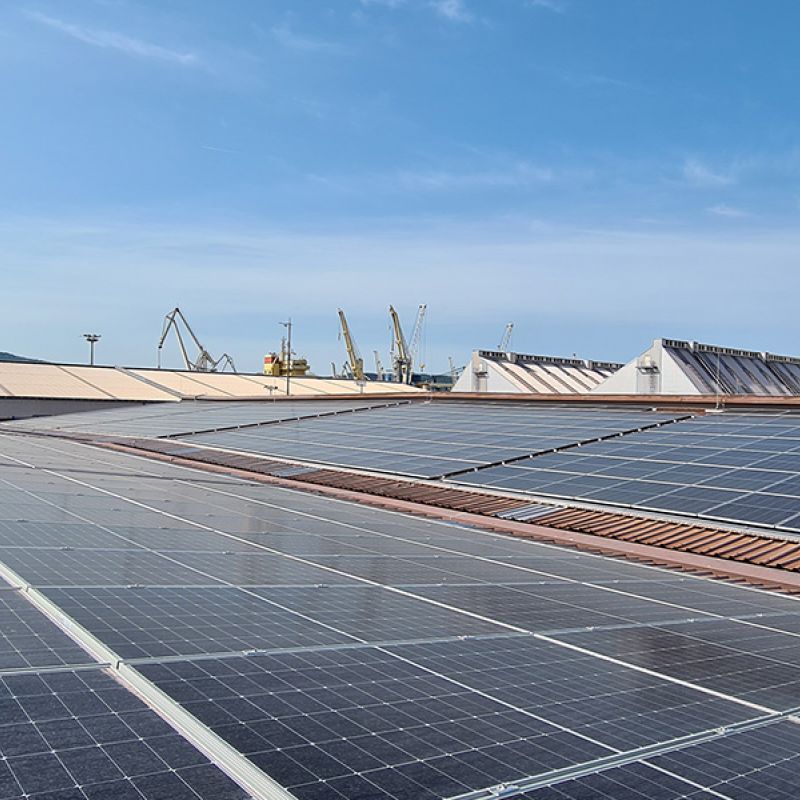

3,3 megavatna solarna elektrana u Luci Koper sa nosećim konstrukcijama, kablovskim regalima i gromobranskom zaštitom Hermi

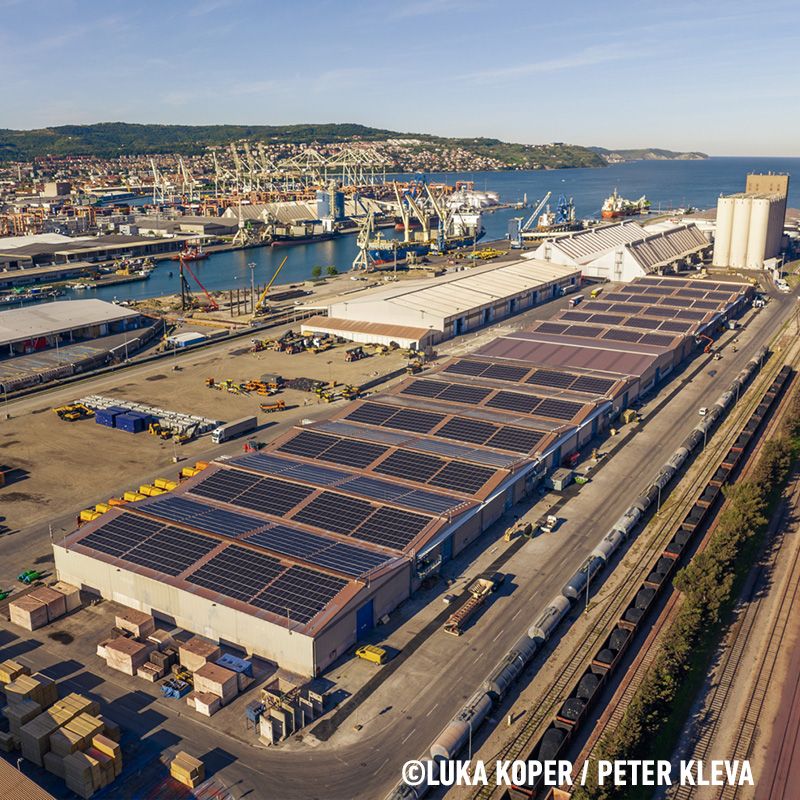

Solarna elektrana prostire se na otprilike 15.000 kvadratnih metara krovova lučkih magacina. Investicija vrijedi 2,8 miliona eura.

Potrošnja električne energije u logistici i lučkim operacijama je velika. Upotreba solarne energije nudi priliku za smanjenje troškova potrošnje energije i smanjenje emisija CO2. Izvođač projekta je slovenačka kompanija Riko. Obratili su se kompaniji Hermi za izbor odgovarajuće noseće konstrukcije, kablovskog sistema i gromobranske zaštite.

Za montažu solarne elektrane je upotrijebljeno skoro 16.300 nosača Hermi SOL-N16-P.

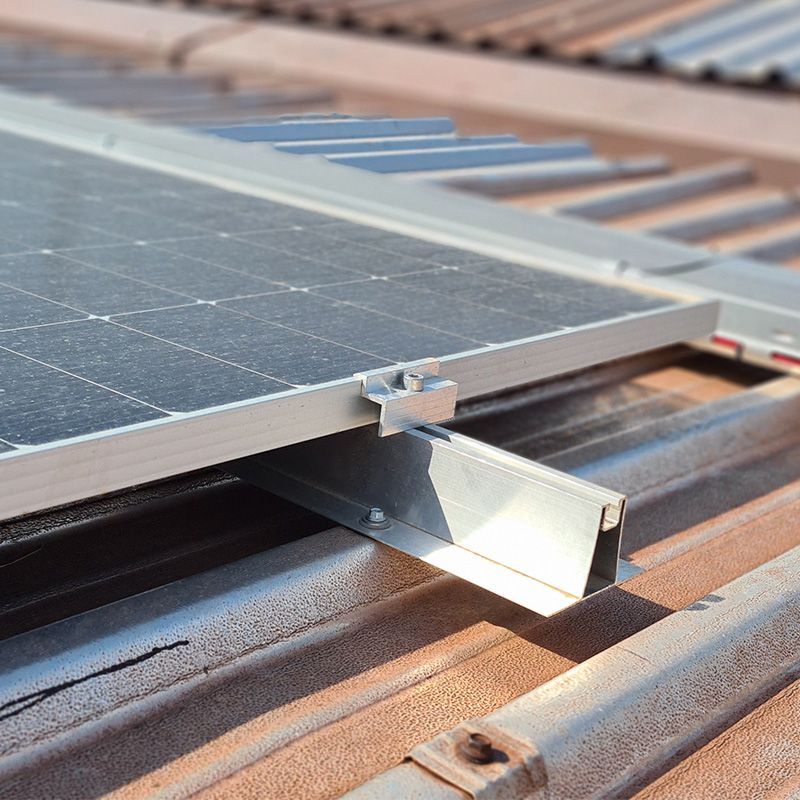

Noseća konstrukcija Hermi SOL-N16-P za profilisani lim

Kod projektovanja bilo je potrebno uzeti u obzir specifične faktore okoline. Prilikom odabira noseće konstrukcije na limenom krovu i načina postavke razvoda kablova glavnu ulogu su odigrali lokacija i klima, kao i stanje postojeće krovne konstrukcije. Zbog blizine mora i mogućnosti korozije usljed soli odabrana je aluminijska noseća konstrukcija i kablovski regali od nehrđajućeg čelika za razvod elektroinstalacija solarne elektrane.

Na limeni krov postavljeni su noseći profili Hermi SOL-N16-P (88000078). Upotrijebljeno je skoro 16.300 pomenutih nosača. Aluminijski profili su upotrijebljivi za sve dimenzije i naklone trapeznih talasa i kompatibilni su sa svim dimenzijama fotonaponskih modula. Za odgovarajuće provjetravanje, povezivanje modula i razvod električnih komponenti brine se karakteristika nosećeg profila SOL-N16-P koja omogućava optimalno rastojanje od krova. Za montažu na krov upotrijebljen je set za pričvršćivanje PP SOL-N16-P (88000426) koji obezbeđuje stabilnost sistema i vodonepropusnost. Za pričvršćivanje na noseću konstrukciju i međusobno povezivanje, instalateri su koristili klik međuspojnice Hermi SOL-S01C (88000661) i krajnje spojnice Hermi SOL-S02B (88000268).

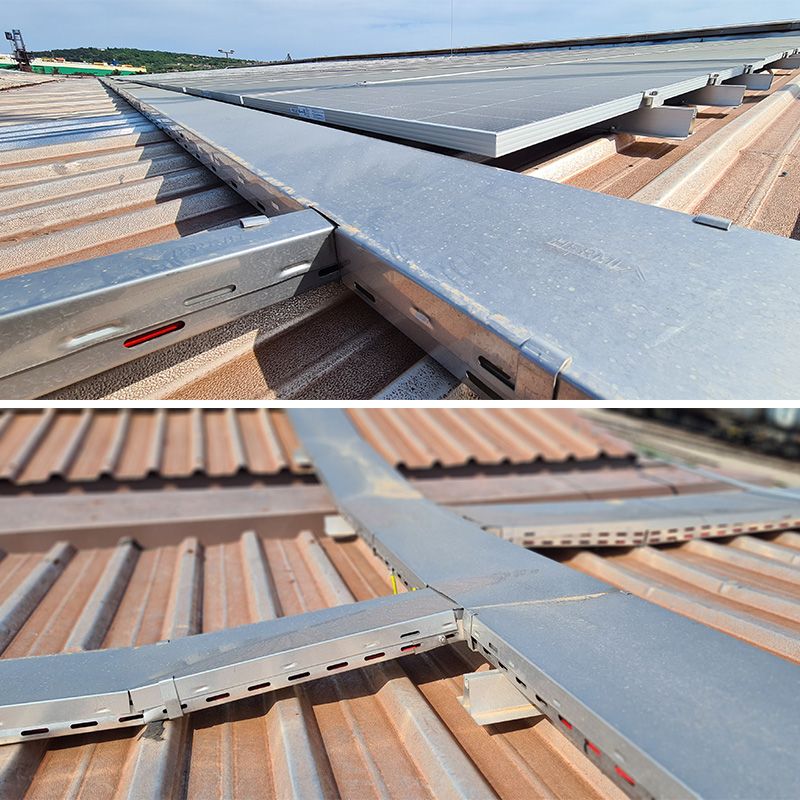

Nehrđajući 2- i 3-metarski kablovski regali Hermi na skladištima Luke Koper postavljeni su u cjeloukupnu dužinu od skoro 3.000 metara.

Zaštitu električnih kablova nude kablovski sistemi Hermi od nehrđajućeg čelika

Sunce, so, prašina, glodari i druge životinje kao i vremenski uticaji definišu životni vijek samog krova i solarne elektrane na njemu. U sklopu solarne elektrane na magacinima luke u Kopru postoji nekoliko kilometara međusobno povezanih električnih provodnika, koji prenose električnu energiju od fotonaponskog modula do električne mreže. Kablovi se obično polažu u kablovske police koje moraju biti napravljene od odgovarajućih materijala i ispravnih dimenzija, te imati odgovarajuću nosivost. Promišljenim izborom smanjujemo mogućnost mehaničkih oštećenja kablova: oštećenje izolacije kablova, mehanička opterećenja kao što su snijeg i vjetar, prisutnost vlage ili oštećenja usljed prisustva glodara. So i sunce su u obalnim predjelima faktori koji dodatno ubrzavaju degradaciju materijala.

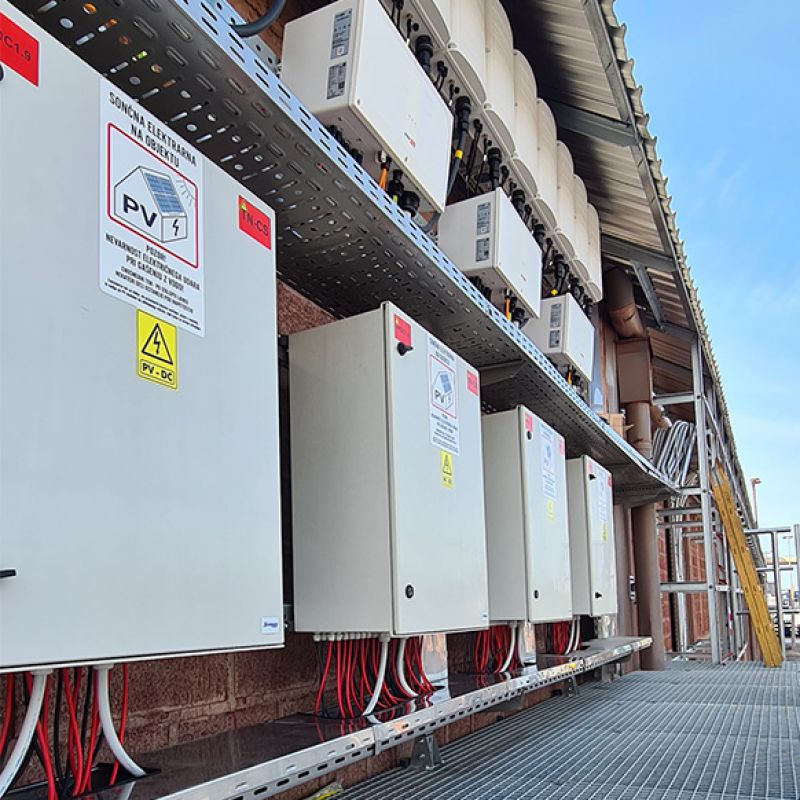

Električni provodnici i kablovi su razvučeni pomoću kablovskih regala Hermi.

U preduzeću Riko su prilikom razvoda električnih i drugih kablova montirali komponente od nehrđajućeg čelika napravljene po posebnoj narudžbi. Instalirano je skoro 3 kilometra Hermi kablovskih regala, kako standardnih polica sa sistemom za vijčenje, tako i Hermi Fast Klick® sa inovativnim sistemom bez upotrebe vijaka za međusobno povezivanje. Koristili su police visine 60 mm, dužina 2 i 3 metra sa širinama u rasponu od 50 do 500 mm. Kablovski regali zatvoreni su nehrđajućim poklopcima uz pomoć spojnica za poklopac PKP-SP3 (88717795). Na policama instalirano je skoro 1.500 poklopaca za kablovske regale. Takođe su upotrebljeni nehrđajući zidni nosači NKP-SNT 210 (88704242) i NKP-SNT 410 (88704244).

Gromobranska zaštita solarnih elektrana

Solarne elektrane na krovovima su zbog svoje lokacije posebno izložene udarima groma. Zaštita od groma nije samo racionalni odabir već je obavezna prema tehničkim propisima i standardima o gromobranskoj zaštiti zgrada. Kratak prekid proizvodnje solarnih elektrana zbog udara groma, mehaničkog oštećenja ili čak požara koji bi mogao potpuno uništiti elektranu je finansijski, operativni i ekološki neprihvatljiv.

Kod postavljanja zaštite od groma upotrijebljeni su proizvodi i materijali koji su pogodni za montažu na limene krovove, obezbeđujući adekvatnu zaštitu objekta i elektrane na njemu. Na limenom krovu je postavljeno skoro 4.500 sljemenskih nosača SON16 (11621). Isti dozvoljavaju brzo pričvršćivanje gromobranskog provodnika sa jednostrukim klik sistemom pričvršćivanja. Nosač se pričvršćuje za krov sa samo jednim vijkom, a gumena zaptivka trajno zaptiva krov i spriječava prodiranje vode. Nosač je otporan na vibracije i pritisak.

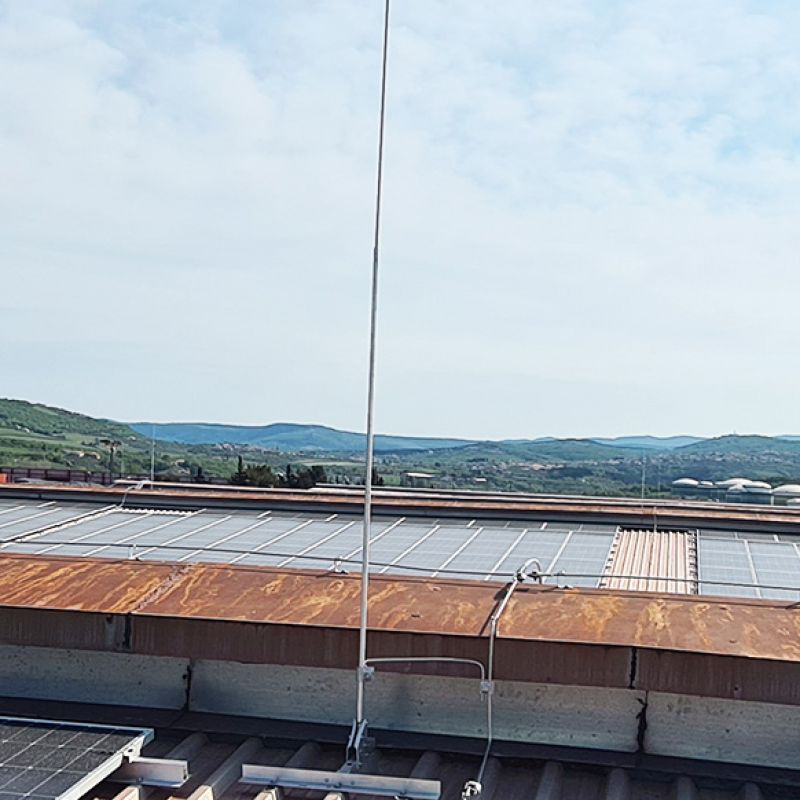

Na krovu se nalazi otprilike 100 štapnih hvataljki Hermi zajedno sa kompatibilnim elementima za pričvršćivanje.

Za izradu sistema za hvatanje razvučeno je skoro 4 kilometra aluminijskog okruglog gromobranskog provodnika AH1 (90250) prečnika 8 mm. Na krovu se nalazi oko 100 štapnih hvataljki Hermi LOP1,0 (300501) i LOP2,5 (300512) zajedno sa odgovarajućim pričvrsnim elementima. Kod instalacije zaštite od groma upotrijebljeno je skoro 900 kontaknih elemenata KON04 A SIMPLE (50522) i 600 ostalih Hermi kontaktnih elemenata.

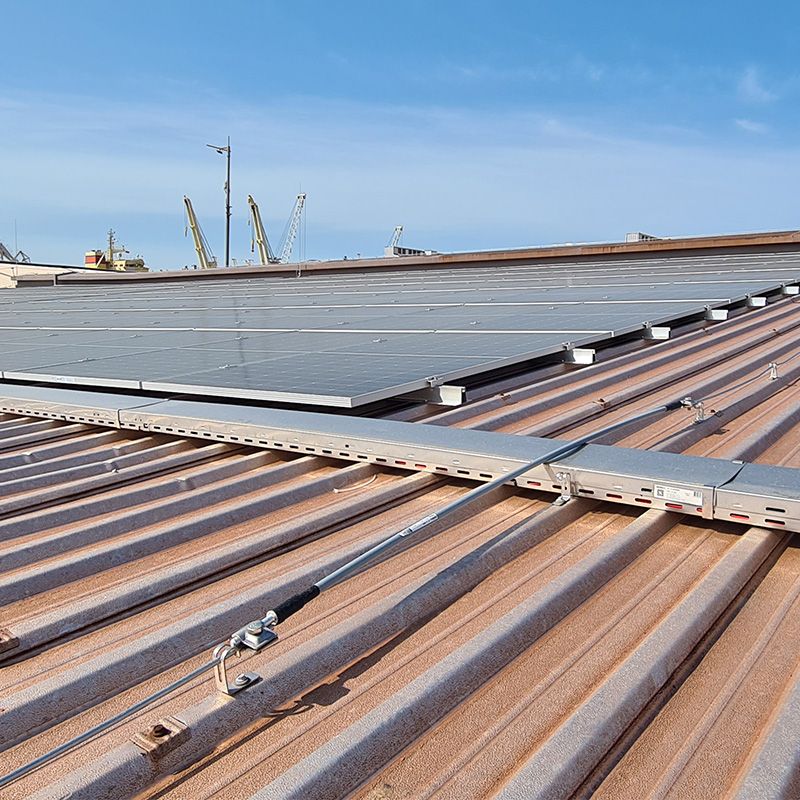

Za razvod gromobranskog provodnika upotrijebljeno je skoro 4.500 sljemenskih nosača SON16 i skoro 900 kontaktnih elemenata KON04 A SIMPLE.

Kako da sprovedemo uzemljenje kada je pod već asfaltiran? Zahvat na putevima, iskopavanje i postavljanje uzemljivača može da bude vrlo dugotrajno i neprijatno. Prilikom uzemljenja objekata i solarne elektrane izvođači su koristili oko 120 sondi za uzemljenje POS (90711) i sa minimalnim zahvatom na površini puta postavili nehrđajući okrugli gromobranski provodnik. Upotrijebljeno je 1.300 metara žice RH5 prečnika 10 mm kako bi obezbijedili otpornost na koroziju.

Montaža elektrane bila je izvedena u okviru evropskog projekta SOPOREM. Luka Koper će ovom investicijom da smanji svoj ugljeni otisak, a prije svega će solarna elektrana da obezbijedi veću energetsku nezavisnost jedine slovenačke teretne luke i posljedičnu zavisnost od promjene cijena električne energije na tržištu. U narednim godinama biti će postavljene dodatne elektrane na krovovima objekta kontejnerskog terminala i na nekim od magacina za opšte terete
